轴承行业-CBN刀具加工淬火钢法兰轴



法兰轴用以连接两轴段的轴端凸缘。


威士CBN刀具在切削线速度(VC)230m/min,进给量(f)0. 13mm/rev,加工余量(Ap)0.2mm的加工参数下精加工淬火钢法兰轴可相对应淬火钢所有的精加工实际情况的常用材料。根据抗磨损性和粘接贴合性出色的涂层和强韧的CBN母材达到长寿命化;达到T/L(寿命)250件。


案例如下








刀具图号: 070235

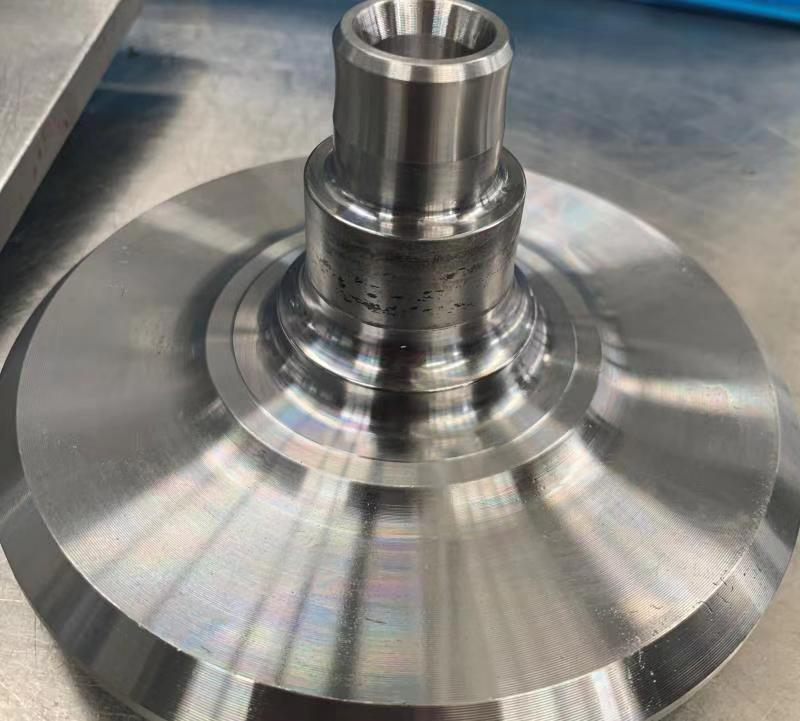

工件名称:法兰轴

工件材料:淬火钢

材料硬度:HRC55~62

工件尺寸:φ48

粗糙度:Ra0.5

加工方式:车削

加工工序:精车沟槽及端面


刀具品牌

威士

某进口品牌

规格

VNGA160408

VNGA160408

VC(m/min)

230m/min

230m/min

f(mm/rev)

0.13mm/rev

0.13mm/rev

Ap(mm)

0.2mm

0.2mm

T/L(寿命)

250件

45件


备注:寿命是某进口硬质合金刀的五倍
