CBN刀具在球铁、淬火钢材料加工的应用



差速器齿圈由淬火钢制作而成的,内层自动装配机动车差速器齿圈零件。在车削加工环节中,制作加工难题关键就在于连续车削加工。表面质量和尺寸公差务必遵循顾客规范,制作加工使用中必须采用高端定制组合刀具,如车刀片、合金钻头和铰刀。


以较低的费用和的时间批量生产打孔,高效率安全可靠地车削加工内径和端面,确保外圆车和端面车削加工时的高生产效率,迅速、高品质且稳定的批量生产打孔,精准镗孔,做到极致表面质量,高效率车削加工内径和背面。



案例1


机床型号:DMG MORI

工件名称:差速器

工件材料:QT700

粗糙度:   Ra1.6

加工方式:连续、断续

加工参数:

VC:300-350m/min

f:0.15mm/rev

Ap:0.5 mm

T/L(寿命):50件


测试刀具

加工设备


案例2




刀具图号: 070561

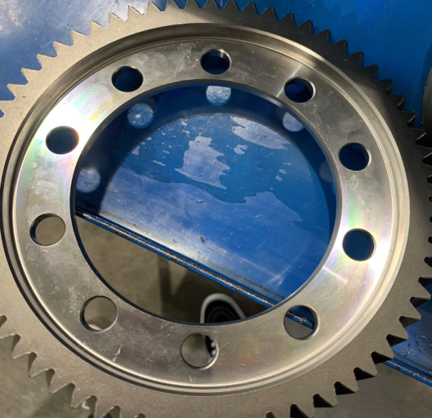

工件名称:差速器齿圈

工件材料:20CrMnH

工件尺寸:φ106φ149

粗糙度:Ra1.6

加工方式:车削、气冷

加工工序:精车内孔及端面


刀具品牌

威士

某进口品牌

规格

WNGA080408

WNGA080408

VC(m/min)

120m/min

120m/min

f(mm/rev)

0.15mm/rev

0.1mm/rev

0.15mm/rev

0.1mm/rev

Ap(mm)

内孔0.1mm

 端面0.15mm

内孔0.1mm

 端面0.15mm

T/L(寿命)

195件左右

150件左右
