CBN刀具加工空气压缩机

2022-04-01








空气压缩机,简称空压机,主要是给空气提供一定的动力,使空气体积变小,此时释放可作为动力来源,为机械或者气动工具、控制仪表等自动化装置提供动力。


空气压缩机作为工业生产气源动力的主要提供设备,需具备高可靠性、高能效、低噪声、高清洁度等品质。空压机广泛应用各工业生产领域中,也是我们机加工行业最常见到的零部件之一。


最常见的空气压缩机材料为灰铸铁,该材料加工难度不高,硬度也偏软,但是对加工的表面质量和粗糙度要求却相对较高。与传统的硬质合金刀具相比,使用CBN刀具加工空压机零部件不仅能够保证零件尺寸精度和较高水平的表面质量,而且又能够使加工效率得到提升。


随着我国工业整体水平的不断提高,综合实力的增强,我国空气压缩机行业将持续快速发展,空压机的生产和加工需求也逐步增长。如何高效又保质保量完成加工任务,对于刀具企业来说是机遇也是挑战。


01

案例

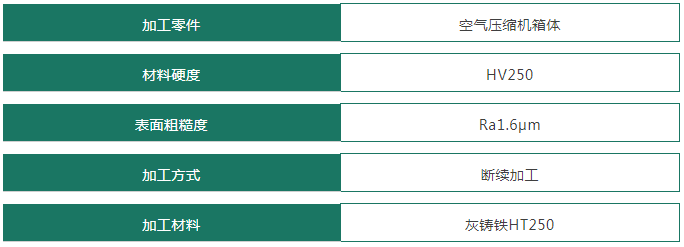

加工零件

空气压缩机箱体

材料硬度

HV250

表面粗糙度

Ra1.6μm

加工方式

断续加工

加工材料

灰铸铁HT250

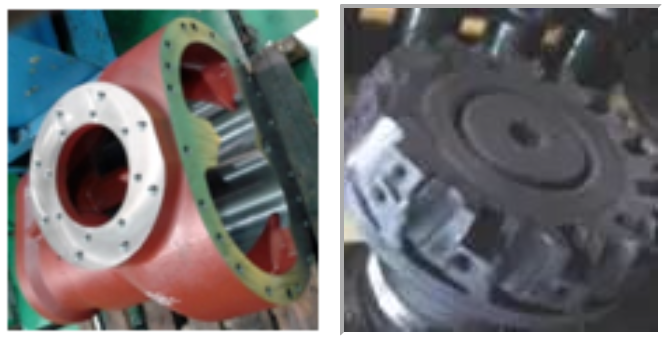

卧式加工中心对空气压缩机箱体进行内孔镗削的断续加工,材料为灰铸铁HT250,其硬度为HV250,相当于HRC22左右,属于偏软的材料,但是加工要求表面粗糙度达到Ra1.6μm。威士采用T型CBN刀片,与某进口品牌的CBN刀片进行精加工对比,在参数相同条件下,刀具寿命达到竞争对手的数值,且加工表面质量优良,粗糙度也达到要求,最终通过性价比优势进行替换。

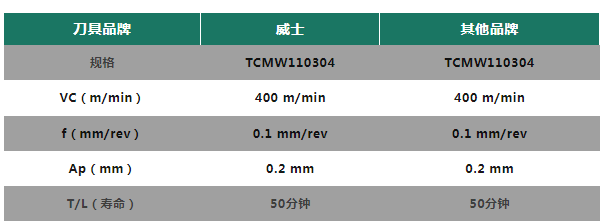

刀具品牌

威士

其他品牌

规格

TCMW110304

TCMW110304

VC(m/min)

400 m/min

400 m/min

f(mm/rev)

0.1 mm/rev

0.1 mm/rev

Ap(mm)

0.2 mm

0.2 mm

T/L(寿命)

50分钟

50分钟

备注:性价比高于现有进口品牌刀具


02

案例

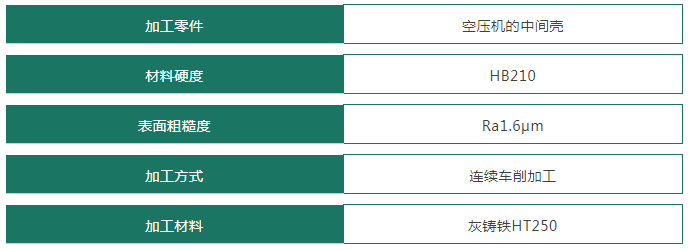

加工零件

空压机的中间壳

材料硬度

HB210

表面粗糙度

Ra1.6μm

加工方式

连续车削加工

加工材料

灰铸铁HT250


加工空压机的中间壳外圆及端面的连续车削加工,该工件同为灰铸铁HT250材料,其硬度为HB210,相当于HRC17左右,也属于偏软的材料,但是同样表面粗糙度要求为Ra1.6μm。威士采用CNGA的双面2刃CBN刀片与某进口品牌CBN刀具进行对比,在相同参数条件下,寿命基本持平甚至略微高于竞争对手,威士CBN刀具的性价比优势明显。

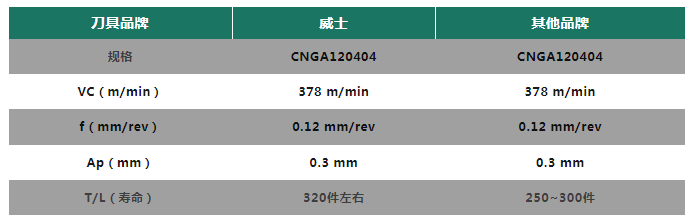

刀具品牌

威士

其他品牌

规格

CNGA120404

CNGA120404

VC(m/min)

378 m/min

378 m/min

f(mm/rev)

0.12 mm/rev

0.12 mm/rev

Ap(mm)

0.3 mm

0.3 mm

T/L(寿命)

320件左右

250~300件


03

案例

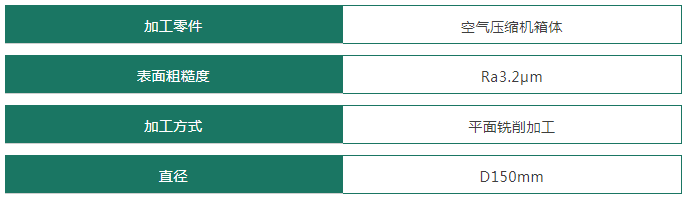

加工零件

空气压缩机箱体

表面粗糙度

Ra3.2μm

加工方式

平面铣削加工
